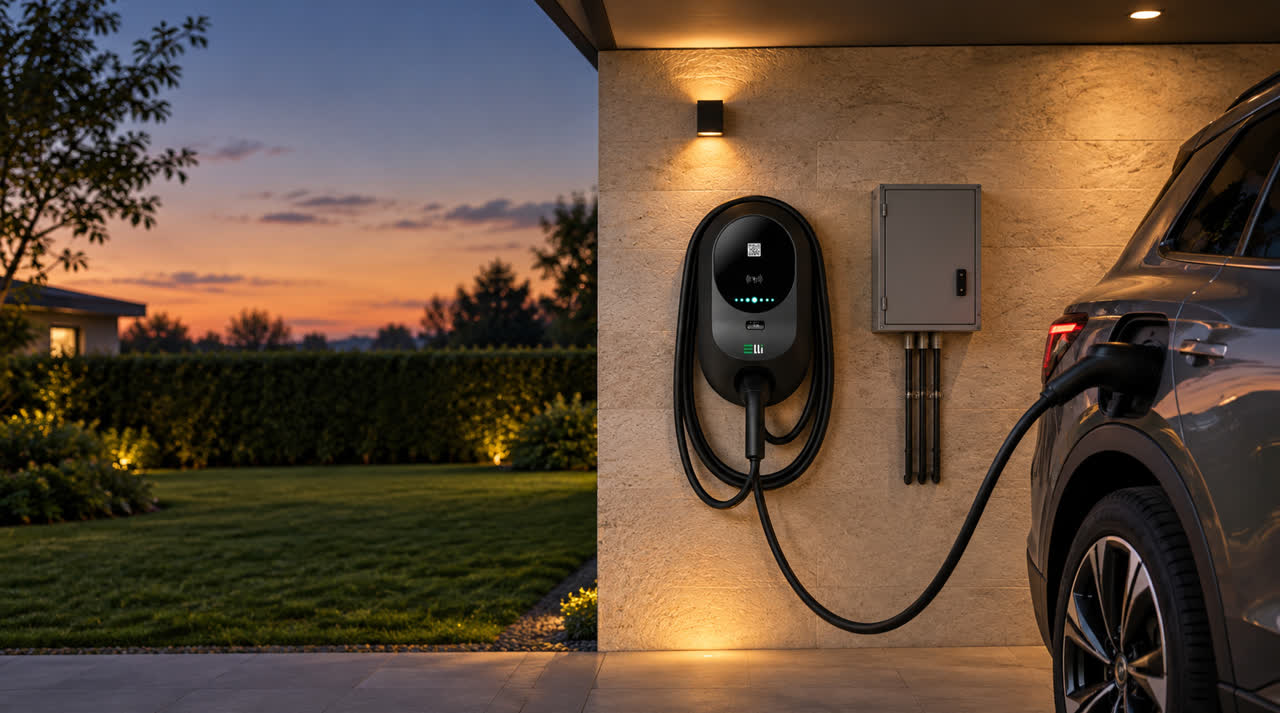

Настенная зарядная станция Elli 11 кВт на фасаде частного дома под навесом рядом с трёхфазным щитком заряжает электромобиль

Зарядная станция для электромобиля 11 кВт

Станции переменного тока 11 кВт для трёх фаз 380 В

Полный заряд батареи 60 кВт·ч — около 6 часов,
при токе всего 16 А на фазу.

Три модели в исполнении 11 кВт для дома и офиса с трёхфазным вводом: с экраном, в защищённом корпусе для улицы и с розеткой для общественных парковок. Установку выполняем.

Установка в частном доме

  • 11 кВт, 16 А
  • Type 2 и GB/T
  • Работа от −35 °C

Зарядная станция для электромобиля 11 кВт — настенное зарядное устройство переменного тока (AC) для трёхфазной сети 380–400 В. Она берёт всего 16 А на фазу и за час добавляет в батарею около 11 кВт·ч — примерно 60 км пробега, а батарею на 60 кВт·ч заряжает полностью примерно за 6 часов.

Зарядка для электромобиля 11 кВт — золотая середина между однофазной станцией на 7 кВт и станцией на 22 кВт: заряжает в полтора раза быстрее первой и берёт вдвое меньший ток, чем вторая. Все три модели Elli — ACA08, ACA17 и ACA23 — выпускаются в исполнении 11 кВт с типом разъёма Type 2 или GB/T AC, кабелем длиной 5 метров и запуском из мобильного приложения или RFID-картой.

11 кВт·чв батарею электромобиля за час
≈ 60 кмпробега за час зарядки
≈ 6 чполный заряд батареи 60 кВт·ч
16 Аток на фазу при 380–400 В

Кому подходит станция 11 кВт: дом с тремя фазами и офис

  • Частный дом с трёхфазным вводом и ограниченной мощностью. Станция 11 кВт укладывается в выделенную мощность там, где 22 кВт уже не помещаются, и заряжает машину за вечер или ночь. Для дома с одной фазой подходят зарядные станции 7 кВт;
  • Электромобиль с бортовым зарядным устройством на 11 кВт. Такой блок стоит у многих электромобилей: станция большей мощности зарядит их с той же скоростью, поэтому 11 кВт — точный выбор под машину;
  • Офис, гостиница, предприятие. За 4–6 часов стоянки станция добавляет 45–65 кВт·ч — полный заряд большинства машин сотрудников и гостей. Если нужно быстрее, смотрите зарядные станции 22 кВт.

Ток 16 А на фазу и выделенная мощность дома

  • Нужен трёхфазный ввод 380–400 В (3P+N+PE): нагрузка распределяется по трём фазам, по 16 А на каждую — вдвое меньше, чем у станции 22 кВт.
  • Станцию подключают отдельной линией от щита с автоматом на 16 А; сечение кабеля электрик подбирает по длине линии от щита до парковочного места.
  • Встроенная система защиты отключает станцию при утечке тока (30 мА AC + 6 мА DC), перегрузке по току, перегреве, импульсном перенапряжении и замыкании на землю — дополнительное УЗО под неё не ставят.
  • Зарядку удобно ставить на ночь по расписанию в приложении: в это время остальные приборы дома почти не работают, и мощности хватает с запасом.

Количество фаз и выделенная мощность указаны в договоре с энергосбытовой компанией. Частному дому обычно выделяют до 15 кВт: станция 22 кВт в такой лимит не помещается, а 11 кВт — да. Если мощности не хватает и на неё, лимит увеличивают через технологическое присоединение.

Сколько заряжается электромобиль от станции 11 кВт

Станция переменного тока отдаёт энергию бортовому зарядному устройству машины, и скорость задаёт меньшее из двух: мощность станции или бортового блока. Ниже — время полной зарядки батареи на 60 кВт·ч на станциях Elli разной мощности.

Исполнение станцииСеть и токПробег за часБатарея 60 кВт·ч с нуля до 100%
7 кВт1 фаза, 220–240 В, 32 А≈ 40 км9–10 ч
11 кВт3 фазы, 380–400 В, 16 А≈ 60 км≈ 6 ч
22 кВт3 фазы, 380–400 В, 32 А≈ 120 км≈ 3 ч

Если бортовой блок машины рассчитан на 7 кВт, станция 11 кВт зарядит её со скоростью 7 кВт. Информация о мощности бортового зарядного устройства — в технических характеристиках автомобиля, расчёт для разных батарей — в статье блога сколько заряжается электромобиль.

Станции 11 кВт в линейке Elli: ACA08, ACA17, ACA23

Elli ACA08-11kWElli ACA17-11kWElli ACA23-11kW
Где ставятчастный дом, гараж, закрытый паркингофис, гостиница, уличная парковкадвор ЖК, общественная парковка
Мощность и максимальный ток11 кВт, 16 А11 кВт, 16 А11 кВт, ток 6–16 А
Питание, количество фаз3 фазы, 380–400 В3 фазы, 380–400 В3 фазы, 400 В
Тип разъёмаType 2 или GB/TType 2 или GB/TType 2 или GB/T
Длина кабелянесъёмный кабель длиной 5 мнесъёмный кабель длиной 5 мкабель длиной 5 м или розетка
Рабочая температураот −35 до +50 °Cот −30 до +50 °Cот −35 до +50 °C
Дисплей2,8" или 4,3" LCD-дисплей2,8" или 4,3" LCD-дисплейсветодиодная индикация, без дисплея
Платная зарядканет, управление из приложенияподдержка OCPP 1.6Jподдержка OCPP 1.6J
Карточка моделидомашняя станция Elli ACA08уличная станция Elli ACA17станция Elli ACA23 с розеткой

Назначение станции мощностью 11 кВт — зарядка электромобилей там, где авто стоит несколько часов: дома, у офиса, у гостиницы. Выходной ток — до 16 А на каждую из трёх фаз, корпус и функции у исполнений 7, 11 и 22 кВт одинаковые. Станцию вешают на стену или ставят на стойку-пьедестал.

Управление оборудованием — из мобильного приложения: оно позволяет пользователю запускать и останавливать зарядку, ставить её по расписанию под ночной тариф, видеть информацию о сессиях и потреблении, обновлять ПО по воздуху. Запуск возможен и RFID-картой, и сразу при подключении кабеля; связь — Wi-Fi, Bluetooth или LAN, модуль 4G заказывают дополнительно. Описание и технические характеристики каждой модели — в её карточке, сравнение — в таблице ниже.

Разъём станции 11 кВт для китайских и европейских машин

  • Type 2 — европейские и корейские электромобили, а также модели, официально продаваемые в России: у многих из них бортовой блок как раз на 11 кВт. Все модели с этим разъёмом — в разделе зарядных станций Type 2;
  • GB/T — электромобили, привезённые с рынка Китая: BYD, Li Auto, Voyah, Zeekr, Avatr. Станция выпускается с вилкой GB/T AC; смотрите раздел станций GB/T.

Разъём на машине виден под лючком зарядки. Если на одной парковке машины с разными разъёмами, выбирают ACA23 с розеткой: каждый водитель подключается своим кабелем, переходники — в разделе кабелей и адаптеров.

Как устанавливают станцию 11 кВт

  1. 1

    Проверка ввода

    Инженер смотрит договор энергоснабжения: три фазы на вводе и запас выделенной мощности на 11 кВт.

  2. 2

    Трёхфазная линия

    Электрик прокладывает отдельную линию от щита и ставит автомат на 16 А.

  3. 3

    Крепление

    Станцию вешают на стену гаража или фасада либо ставят на стойку-пьедестал у парковочного места.

  4. 4

    Настройка

    Станцию подключают к Wi-Fi, задают расписание зарядки и привязывают RFID-карты.

Установку оборудования можно заказать вместе со станцией — линия, крепление и настройка делаются за один выезд; как подобрать станцию под лимит мощности дома — на странице установка зарядной станции в частном доме. В подземном паркинге жилого дома нужен проект и согласование с управляющей компанией — это услуга установка зарядной станции в паркинге; на коммерческих объектах — установка зарядных станций под ключ.

Купить станцию бренда Elli можно напрямую у завода — и частному лицу, и компании. Заказ оформляется по счёту после согласования модели и разъёма; способы оплаты и сроки доставки — на странице доставка и оплата. Доставка оборудования — транспортной компанией по всей России, стоимость до объекта считается отдельно. Гарантия на станции переменного тока Elli — 24 месяца.

Характеристики зарядных станций 11 кВт

Характеристика Elli ACA08 Elli ACA17 Elli ACA23
Исполнения по мощности 7 кВт (32 А), 11 кВт (16 А), 22 кВт (32 А) 7 кВт (32 А), 11 кВт (16 А), 22 кВт (32 А) 7 кВт, 11 кВт, 22 кВт
Питание 7 кВт — однофазная сеть 200–240 В (1P+N+PE); 11 и 22 кВт — трёхфазная 380–400 В (3P+N+PE) 7 кВт — однофазная сеть 200–240 В (1P+N+PE); 11 и 22 кВт — трёхфазная 380–400 В (3P+N+PE) 7 кВт — однофазная сеть 230 В, 50/60 Гц (L+N+PE); 11 и 22 кВт — трёхфазная 400 В, 50/60 Гц (L1+L2+L3+N+PE)
Зарядный кабель несъёмный, 5 м несъёмный, 5 м —
Умное управление зарядка по расписанию, ночной тариф, учёт сессий, обновление ПО по воздуху зарядка по расписанию, ночной тариф, учёт сессий, обновление ПО по воздуху —
Экран 2,8" цифровой или 4,3" LCD 2,8" цифровой или 4,3" LCD —
Карты доступа NFC: ISO/IEC 14443A/B, MIFARE NFC: ISO/IEC 14443A/B, MIFARE —
Связь LAN, Wi-Fi, Bluetooth; 4G (SIM-карта) — опция LAN, Wi-Fi, Bluetooth; 4G (SIM-карта) — опция Wi-Fi и Bluetooth; 4G или Ethernet — опция
Точность учёта ±1% при номинальном напряжении — —
Защита от утечки 30 мА AC + 6 мА DC УЗО Type A, 30 мА AC + 6 мА DC Type A + 6 мА DC
Электрическая защита от пониженного и повышенного напряжения, перегрузки по току, перегрева, импульсных перенапряжений, замыкания на землю, сбоя линии Control Pilot от пониженного и повышенного напряжения, перегрузки по току, перегрева, импульсных перенапряжений, замыкания на землю, сбоя линии Control Pilot от перегрузки по току, повышенного и пониженного напряжения, перегрева, утечки, замыкания на землю; молниезащита
Степень защиты IP54 IP65 IP65 (станция), IP54 (коннектор)
Рабочая температура от −35 до +50 °C от −30 до +50 °C от −35 до +50 °C
Влажность до 95%, без конденсата до 95%, без конденсата 93% ±3%
Корпус металл и пластик, чёрный или белый металл и пластик, чёрный или белый —
Место установки в помещении и на улице — —
Протокол — OCPP 1.6J — подключение к серверу оператора OCPP 1.6J — интеграция с платформами операторов
Учёт — встроенный счётчик, точность ±1% —
Стандарты — IEC 61851-1, IEC 62196-2 —
Ток — — 7 кВт — 6–32 А; 11 кВт — 6–16 А; 22 кВт — 6–32 А
Подключение автомобиля — — кабель 5 м или розетка (водитель подключается своим кабелем)
Индикация — — светодиодная
Потребление в режиме ожидания — — 3 Вт
Температура хранения — — от −40 до +80 °C
Тип станции Переменный ток (AC), настенная Переменный ток (AC), настенная Переменный ток (AC), настенная
Разъём Type 2 или GB/T Type 2 или GB/T Type 2 или GB/T
Запуск зарядки мобильное приложение, RFID-карта, Plug & Charge мобильное приложение, RFID-карта, Plug & Charge мобильное приложение, RFID-карта, Plug & Charge
Монтаж на стену или на стойку-пьедестал на стену или на стойку-пьедестал на стену или на стойку-пьедестал
Гарантия 24 месяца 24 месяца 24 месяца

Частые вопросы

За сколько часов зарядится электромобиль от станции 11 кВт?

За час станция добавляет около 11 кВт·ч — примерно 60 км пробега. Батарея на 60 кВт·ч заряжается с нуля до 100% примерно за 6 часов, если бортовой блок машины принимает 11 кВт.

Трёхфазный автоматический выключатель на 16 А на отдельной линии от щита. Защита от утечки тока 30 мА AC + 6 мА DC встроена в станцию. Сечение кабеля подбирает электрик по длине линии.

Нет, исполнение 11 кВт рассчитано на три фазы 380–400 В. Для одной фазы 220 В вы можете выбрать зарядную станцию 7 кВт — та же модель с той же функциональностью.

Станции нужно 11 кВт на время зарядки. При лимите 15 кВт её ставят на ночь по расписанию, когда остальная нагрузка дома мала. Если запаса нет, мощность увеличивают через технологическое присоединение.

Если бортовой блок машины принимает 11 кВт, станция 22 кВт не зарядит её быстрее — достаточно 11 кВт с током 16 А на фазу. Станция 22 кВт нужна, когда машина принимает 22 кВт и в договоре энергоснабжения есть запас мощности.

Да. Корпус ACA17 и ACA23 защищён по IP65 и работают от −30 и −35 °C: их ставят на фасад, на стойку-пьедестал во дворе или на открытой парковке. ACA08 с защитой IP54 ставят под навес или в гараже.

Оплата — по счёту, и для компаний, и для частных лиц. Наличие на складе и срок поставки инженер называет при заказе. Доставка оборудования бренда Elli — транспортной компанией по всей России; кабели и переходники из раздела аксессуаров каталога удобно купить в том же заказе.

Нажмите «Запросить» у выбранной модели и оставьте телефон. Цена зависит от модели, типа разъёма и экрана; при заказе укажите марку автомобиля — инженер подберёт разъём, уточнит ввод и назовёт цену и срок поставки. Доставка и оплата — как у всего каталога, гарантия — 24 месяца.
