Зарядная станция Elli MIDI 7/22 кВт с OCPP

Станция на 7 или 22 кВт, которая подключается к любой сети зарядных станций по протоколу OCPP.
Для управляющих компаний, офисов, гостиниц и владельцев, которые берут плату за зарядку.

Type 2

Время зарядки батареи 60 кВт·ч с нуля до 100%

7 кВт 9–10 ч ≈ 40 км пробега за час
22 кВт ≈ 3 ч ≈ 120 км пробега за час

С розеткой Type 2 станция подходит любому электромобилю: машину подключают кабелем с её разъёмом — Type 2, Type 1 или GB/T.
7 или 22 кВт — одна станция: от одной фазы 7 кВт, от трёх — 22 кВт, поэтому она работает и в доме без трёх фаз.
Машина берёт столько, сколько принимает её бортовое зарядное устройство: если оно рассчитано на 11 кВт, от станции 22 кВт она заряжается на 11.

Мощность 7 кВт 22 кВт

Цена без НДС 89 990 ₽

Протокол OCPP 1.6J для подключения к сети оператора
Связь по LTE, LAN или Wi-Fi
Группа станций делит выделенную мощность объекта
Мощность 7 или 22 кВт, розетка Type 2

Описание зарядной станции Elli MIDI

Elli MIDI заряжает машину так же, как домашняя станция, но умеет работать в сети. По протоколу OCPP (версия 1.6J, по запросу — 2.0.1) она подключается к платформе оператора или к любому совместимому сервису. Владелец станции задаёт тариф, видит каждую зарядную сессию и получает оплату, водитель запускает зарядку в привычном приложении сети. Какие платформы поддерживают OCPP и что даёт протокол, рассказано в разделе программного обеспечения для зарядных станций.

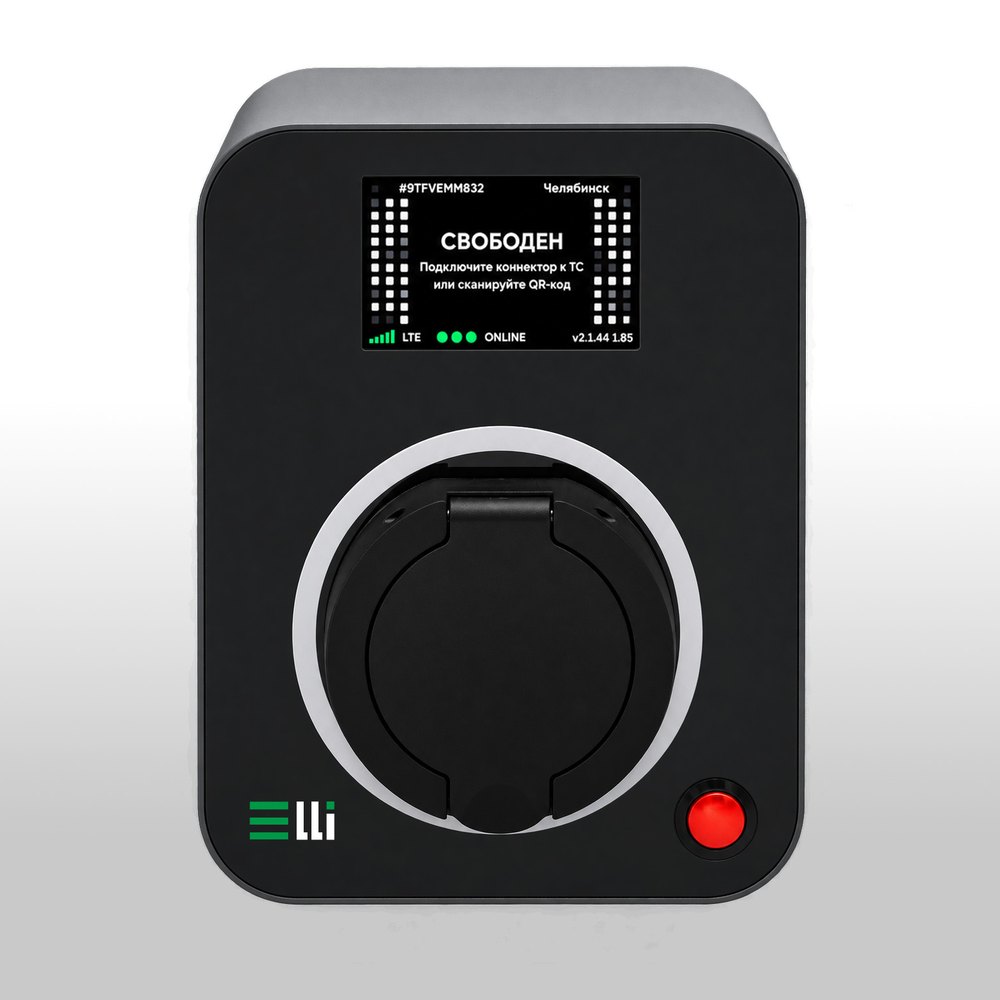

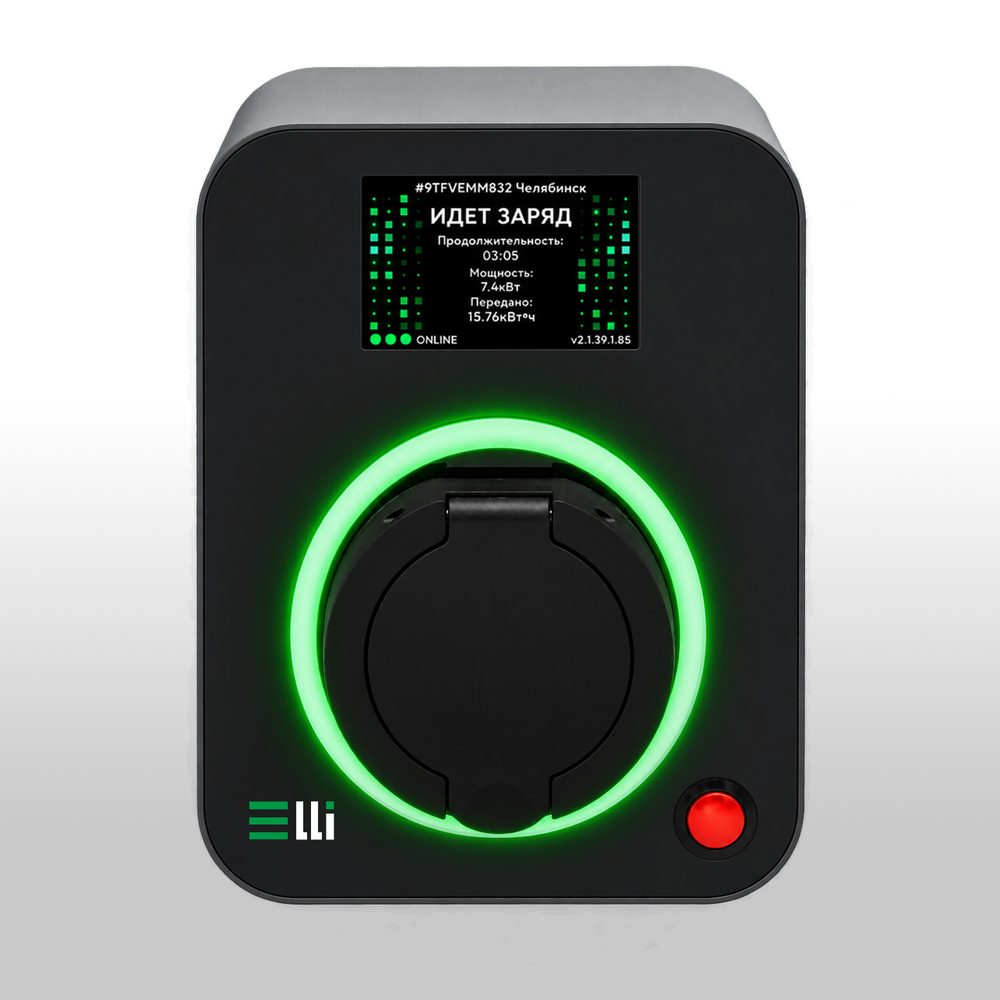

Связь с сервером идёт через встроенный LTE-модем, кабель Ethernet или Wi-Fi. LTE выручает на парковке, куда не дотянуть сеть здания. Первую настройку делают со смартфона или ноутбука: к станции подключаются по Wi-Fi и заполняют форму в браузере. Состояние видно издалека по подсветке вокруг разъёма и по экрану: белая — станция свободна, зелёная — идёт зарядка, красная — ошибка, и экран подсказывает, что случилось. Дальше станцией управляют удалённо, а ток зарядки и ночной режим меняют в бесплатном приложении для Android и iOS.

Несколько станций объединяют в группу с динамическим распределением мощности. Станции делят выделенную мощность объекта между машинами, которые заряжаются прямо сейчас, и не выходят за лимит. На паркинге с десятью местами это значит, что не придётся докупать мощность под десять станций по 22 кВт. Вход пожарной сигнализации отключает станцию по сигналу системы здания.

Мощность задаёт сеть: при одной фазе станция работает на 7 кВт, при трёх — до 22 кВт. Розетка Type 2 принимает кабель с любым разъёмом на стороне машины, поэтому станция подходит любому электромобилю. Для открытой парковки и двора, куда есть доступ посторонним, есть антивандальная версия в стальном корпусе — Elli MIDI Steel.

Исполнения Elli MIDI по мощности: 7 и 22 кВт

Исполнение	Мощность	Ток	Сеть объекта	Пополняет батарею за час
Elli MIDI 7 кВт	7 кВт	32 А	1 фаза, 220–230 В	≈ 7 кВт·ч
Elli MIDI 22 кВт	22 кВт	32 А	3 фазы, 380–400 В	≈ 22 кВт·ч

Мощность выбирают под сеть объекта: при одной фазе станция работает на 7 кВт, при трёх — до 22 кВт. Сколько энергии реально примет машина, задаёт её бортовое зарядное устройство.

Характеристики

Тип станции	Переменный ток (AC), для частного и коммерческого использования
Исполнения по мощности	7 кВт (одна фаза) или 22 кВт (три фазы)
Ток	до 32 А на фазу
Питание	7 кВт — одна фаза 220–230 В; 22 кВт — три фазы 380–400 В (3P+N+PE)
Разъём	розетка Type 2 под зарядный кабель
Протокол	OCPP 1.6J; переход на OCPP 2.0.1 — по запросу
Связь	Wi-Fi, Ethernet (LAN), LTE-модем, RS-485, Bluetooth; PLC — в другой комплектации
Настройка	веб-интерфейс по Wi-Fi со смартфона или ноутбука, USB-ключ, удалённо по OCPP
Приложение	бесплатное приложение для Android и iOS: режим работы (круглосуточный, ночной, запрет зарядки), границы дневного и ночного периода, свой ток для каждого периода
Распределение мощности	работа в группе станций с динамическим распределением мощности
Вход пожарной сигнализации	есть
Карты доступа	RFID, MIFARE Classic — опция
Экран	цветной, 320×240 точек
Электрическая защита	от перегрузки, короткого замыкания, пониженного и повышенного напряжения, утечки тока, сбоя линии Control Pilot, перегрева
Степень защиты	IP53
Рабочая температура	от −40 до +50 °C
Монтаж	на стену, на стойку или под навес
Гарантия	24 месяца

Комплект поставки

станция с розеткой Type 2 и модулем связи: Wi-Fi, Ethernet, LTE-модем, RS-485
крепёж для монтажа на стену
паспорт с данными для подключения к серверу и руководство по эксплуатации

Опции под заказ

модуль PLC вместо стандартного модуля связи
RFID-считыватель и карты доступа
стойка для установки без стены
козырёк для установки на улице
контроллер распределения мощности для группы до 20 станций

Оплата и документы

Станции покупают и компании, и частные лица. Компаниям и индивидуальным предпринимателям оформляем договор поставки, счёт и отгрузочные документы, частному покупателю менеджер согласует способ оплаты при заказе.

Цена в карточке указана без НДС. Монтаж считается отдельно, если он нужен.

гарантия 24 месяца, гарантийный талон приходит вместе со станцией;
станция сертифицирована и соответствует ГОСТ, документы высылаем вместе с коммерческим предложением;
для тендера готовим коммерческое предложение по форме заказчика.

Доставка станции

По России станция едет транспортной компанией в заводской упаковке, можно отправить и вашим перевозчиком.

Станция весит несколько килограммов, разгрузочная техника не нужна. Срок отгрузки подтверждаем при заказе.
