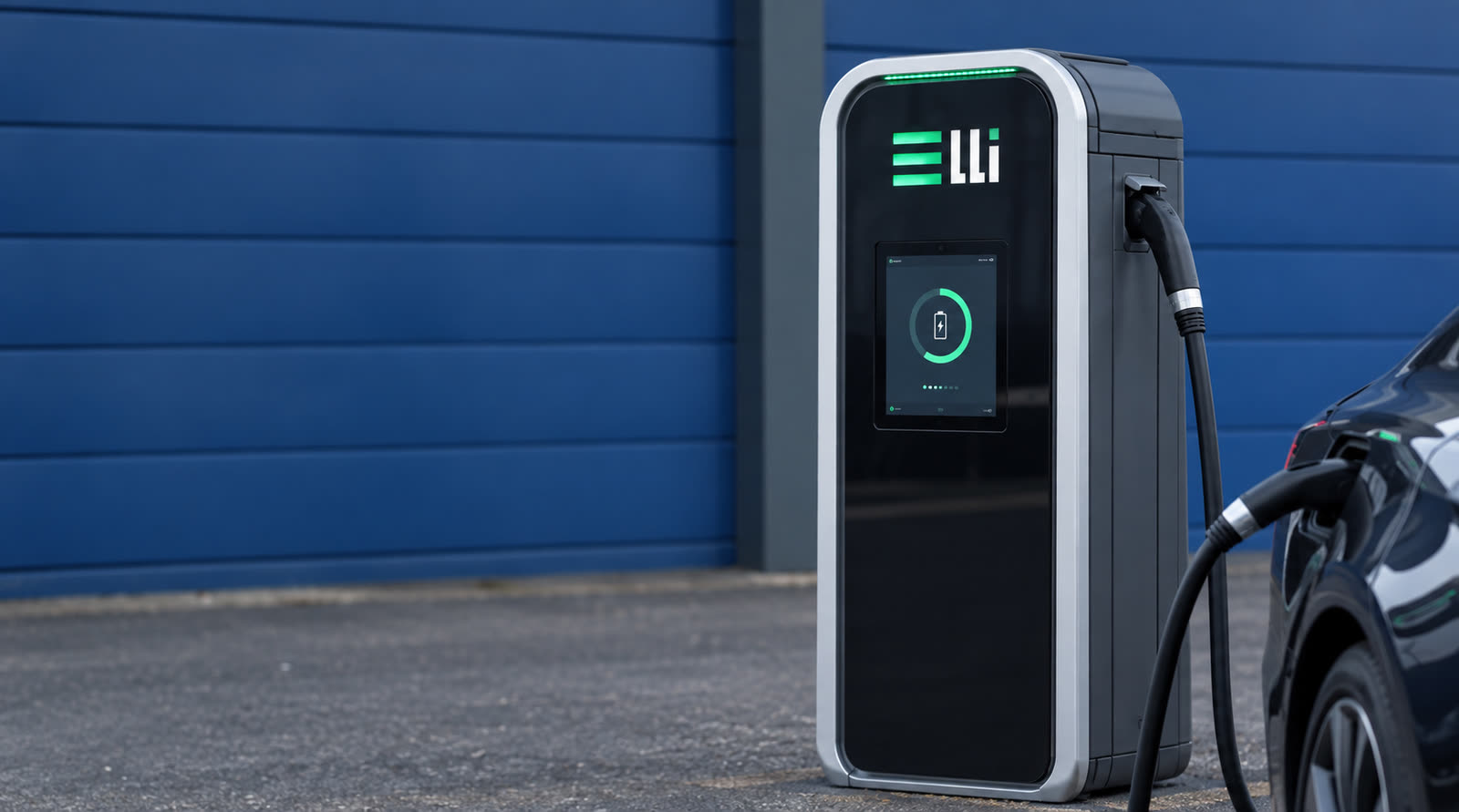

Зарядная станция Elli с сенсорным экраном: идёт сеанс зарядки электромобиля

Программное обеспечение для зарядных станций

Собственная разработка завода: OCPP, удалённое обновление

Станция подключается к любой платформе оператора
по открытому протоколу — без привязки к одной сети.

Программное обеспечение для зарядных станций Elli — три встроенных изделия собственной разработки: контроллер зарядного, панель оператора и силовой преобразователь.
Они ведут процесс зарядки, а к платформе оператора станция подключается по протоколу OCPP.

  • Три изделия своей разработки
  • Протокол OCPP
  • Поддержка в течение рабочего дня
Контроллер зарядный — встроенное изделие станции Elli
Контроллер зарядный: ведёт сессию зарядки

Программное обеспечение зарядной станции работает на двух уровнях. Встроенное ПО внутри станции управляет процессом зарядки, силовой частью и интерфейсом на экране. Система управления зарядной инфраструктурой — платформа оператора: мобильное приложение для водителей, тарифы, оплата и статистика. Завод отвечает за первый уровень и подключает станцию ко второму по протоколу OCPP.

Состав встроенного программного обеспечения

ИзделиеЧто делает в станцииСреда
ПО контроллера зарядноговедёт процесс зарядки по стандартам CHAdeMO, GB/T, CCS и Type 2, управляет периферией станции, передаёт сообщения об авариях и отказах на панель оператораC, FreeRTOS
ПО панели оператораинтерфейс для пользователей на экране станции и веб-интерфейс настройки, управление зарядными сессиями, журнал событий, связь с системой управления по OCPPC++/Qt, Debian GNU/Linux 10
ПО силового преобразователяуправляет выходными характеристиками по командам по линии CAN, удерживает силовую часть в безопасной области работы, регулирует вентиляторы охлажденияC, C++

ПО встроенное: устанавливается на заводе-изготовителе и входит в стоимость станции, отдельно не продаётся. Права на использование передаются по простой (неисключительной) лицензии.

Подключение к системе управления по OCPP

Станция Elli не привязана к одной платформе. Панель оператора обменивается данными с системой управления по открытому протоколу OCPP, поэтому у владельцев станций есть возможность выбрать оператора самим: подключиться к зарядной сети с готовым мобильным приложением или к своей платформе, если она уже работает. Управлять станцией владелец может удалённо — из той системы, к которой она подключена.

  • Мобильное приложение для водителей — в приложении оператора водитель находит станцию на карте, запускает зарядку и оплачивает сессию;
  • Тарифы — стоимость зарядки задаёт владелец станции, система управления считает сессии пользователей по отпущенным киловатт-часам;
  • Доступ — для всех водителей или только для своих сотрудников и клиентов по карте RFID или QR-коду;
  • Статистика — выручка, загрузка и история сессий в режиме реального времени;
  • Состояние станции — информация об ошибках и отказах видна в личном кабинете оператора до того, как о них сообщит водитель.

Для станций, которые получают господдержку, программа задаёт требования к ПО: протокол станции OCPP не ниже 2.0.1, ПО оператора — OCPI не ниже 2.2.1, оба — в реестре российского программного обеспечения. Версии ПО контроллера на конкретную поставку завод подтверждает документами, подробнее — условия господдержки для зарядной инфраструктуры.

Удалённое обновление и диагностика станции

Панель оператора зарядной станции Elli
Панель оператора: журнал событий и связь с платформой
  • Обновление прошивки контроллера и силовой части — удалённо, без выезда инженера: возможность удалённой прошивки заложена в сами изделия;
  • Журнал событий панели оператора показывает, что происходило со станцией и в какое время;
  • Аварии и отказы контроллер передаёт на панель оператора, а она — в систему управления;
  • Защита силовой части — при изменении внешних условий ПО удерживает силовую часть в безопасной области работы.

Все три изделия — собственная разработка завода, поэтому исправления и новые версии выпускает производитель станции, а не сторонний поставщик. Путь от обращения до новой прошивки короче: разработчики ПО и инженеры, собирающие станцию, работают на одном предприятии.

Техническая поддержка программного обеспечения

Техническая поддержка по эксплуатации входит в договор: помощь с настройкой тарифов и режимов доступа, вопросы по панели оператора и по скорости зарядки на посту. Реакция на обращение — в течение рабочего дня, большинство вопросов закрывается в переписке. Мониторинг по OCPP, разбор ошибок и обновление прошивки — в день обращения. Сроки выездного ремонта — на странице техническое обслуживание зарядных станций.

Назовите платформу, к которой хотите подключить станцию, — проверим совместимость по протоколу до поставки.

Характеристики программных изделий

Характеристика ПО контроллера зарядного ПО панели оператора ПО силового преобразователя
Децимальный номер 643.07520642.00155 643.07520642.00154 643.07520642.00156
Назначение управление периферийными устройствами ЭЗС, обмен данными с панелью оператора, контроль заряда управление ЭЗС, конфигурация станции, управление зарядными сессиями управление выходными характеристиками силового преобразователя
Поддерживаемые стандарты CHAdeMO, GB/T, CCS, Type 2 — —
Язык программирования C C++/Qt, HTML, CSS, JavaScript C, C++
Среда программирования IAR MS VS Code, qmake Code Composer Studio
Операционная система FreeRTOS 202212.01 Debian GNU/Linux 10 (4.19.94-ti-r42) —
Объём программы 978 Кбайт 2 554 Кбайт —
Протокол связи — Open Charge Point Protocol (OCPP) —
Линия информационного взаимодействия — — CAN
Поставка встроенное ПО, устанавливается на заводе-изготовителе встроенное ПО, устанавливается на заводе-изготовителе встроенное ПО, устанавливается на заводе-изготовителе
Права на использование простая (неисключительная) лицензия простая (неисключительная) лицензия простая (неисключительная) лицензия

Частые вопросы

Можно ли купить программное обеспечение отдельно от станции

Нет. ПО встроенное: устанавливается на заводе-изготовителе, работает только в составе станции Elli и входит в её стоимость. Права на использование передаются покупателю по простой (неисключительной) лицензии.

Через приложение оператора, к платформе которого подключена станция. Связь идёт по протоколу OCPP, поэтому владелец выбирает зарядную сеть сам или подключает станцию к своей системе управления.

С системами управления, которые работают по протоколу OCPP. Совместимость с конкретной платформой и версию протокола подтверждаем до поставки — назовите платформу в заявке.

Удалённо, без выезда инженера: обновление прошивки контроллера и силовой части предусмотрено самими изделиями. Для силовой части есть и локальное обновление — на месте, при сервисных работах.

Настройка тарифов и режимов доступа, вопросы по панели оператора и по скорости зарядки, удалённая диагностика по OCPP. Поддержка входит в договор, реакция на обращение — в течение рабочего дня.
